按图按需定制租赁
产品名称:按图按需定制租赁

产品型号:欧式箱变/美式箱变 (定制)

产品编号:

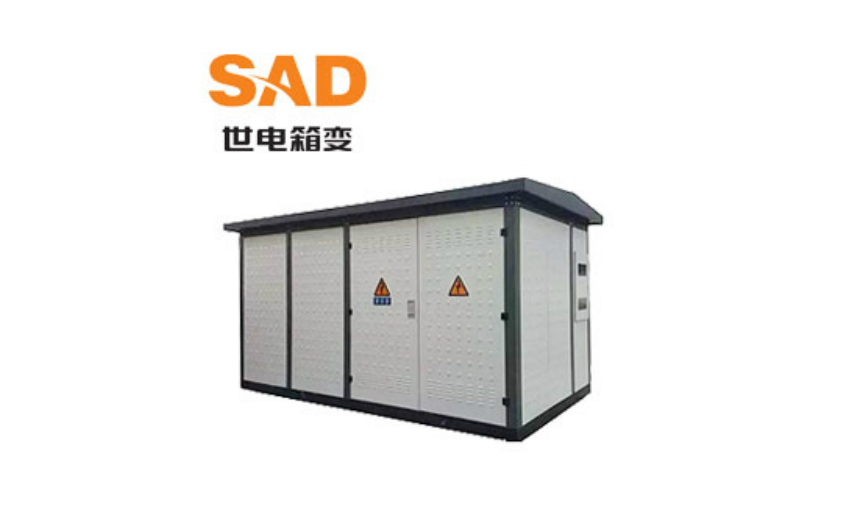

箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行。

(1)美式箱变

鉴于美式箱变的结构特点和优缺点,美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。根据我们的实际使用情况看,美式箱变配上小型的环网开关站后,完全适用多层住宅的供电需求。因为就是箱变发生故障,对居民的影响不大,但不适应于小高层和高层。

(2)欧式箱变

欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。



(1)技术先进安全可靠

箱体部分采用目前国内领先技术及工艺,外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。箱体内一次设备采用全封闭高压开关柜(如:xgn型)、干式变压器、干式互感器、真空断路器,弹簧操作机构、旋转隔离开关等国内技术领先设备,产品无裸露带电部分,为全封闭、全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。

(2)自动化程度高

全站智能化设计,保护系统采用变电站微机综合自动化装置,分散安装,可实现"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,继电保护功能齐全,可对运行参数进行远方设置,对箱体内湿度、温度进行控制和远方烟雾报警,满足无人值班的要求;根据需要还可实现图像远程监控。

(3)工厂预制化

设计时,只要设计人员根据变电站的实际要求,作出一次主接线图和箱外设备的设计,就可以选择由厂家提供的箱变规格和型号,所有设备在工厂一次安装、调试合格,真正实现变电站建设工厂化,缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作,整个变电站从安装到投运大约只需5~8天的时间,大大缩短了建设工期。

(4)组合方式灵活

箱式变电站由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,一方面,我们可以全部采用箱式,也就是说,35kv及10kv设备全部箱内安装,组成全箱式变电站;也可以仅用10kv开关箱,35kv设备室外安装,10kv设备及控保系统箱内安装,对于这种组合方式,特别适用于农网改造中的旧站改造,即原有35kv设备不动,仅安装一个10kv开关箱即可达到无人值守的要求。总之,箱式变电站没有固定的组合模式,使用单位可根据实际情况自由组合一些模式,以满足安全运行的需要。

(5)投资省见效快

箱式变电站较同规模常规变电所减少投资40%~50%,以35kv单主变4000kva规模变电所计算,土建工程(包括征地费用)箱式变电站要比常规变电所节约100余万元;若从竣工投产角度分析,保守估计按每站提前4个月投运计算,若平均负荷2000kw,售电利润0.10元/kw.h,三个月可增加净利润60余万元;从运行角度分析,在箱式变电站中,由于先进设备的选用,特别是无油设备运行,从根本上彻底解决了常规变电所中的设备渗漏问题,变电站可实行状态检修,减少维护工作量,每年可节约运行维护费用10万元左右,整体经济效益十分可观。

(6)占地面积小

以4000kva单主变规模变电所为例,建设一座常规35kv变电所,大约需占地3000m左右,而且需要进行大规模的土建工程;而选用箱式变电站,主变箱和开关箱两箱体占地面积最小可至100m,包括35kv其他设备总占地面积最大为300m,仅为同规模变电所占地面积的1/10,可充分利用街心、广场及工厂角隅即可安装投产,符合国家节约土地的政策。

(7)外形美观

箱体外壳采用镀铝锌钢板及集装箱制造技术,外形设计美观,在保证供电可靠性前提下,通过选择箱式变电站的外壳颜色,从而极易与周围环境协调一致,特别适用于城市建设,如:城市居民住宅小区、车站、港口、机场、公园、绿化带等人口密集地区,它既可作为固定式变电所,也可作为移动式变电所,具有点缀和美化环境的作用。

根据产品结构不同及采用元器件的不同,将我国箱式变电站分为欧式箱变(预装式变电站)、美式箱变(组合式变电站)。


1欧式箱变


2美式箱变
